Raspberry Piでダッシュボードを作る(5) -温度・湿度(センサ)-

Raspberry Piとミニディスプレイ，各種センサを使ってダッシュボードを作ります．

• Raspberry Piでダッシュボードを作る(1) -準備-
• Raspberry Piでダッシュボードを作る(2) -真っ白ダッシュボード-
• Raspberry Piでダッシュボードを作る(3) -デザイン-
• Raspberry Piでダッシュボードを作る(4) -天気予報-
• Raspberry Piでダッシュボードを作る(5) -温度・湿度(センサ)- ←イマココ

---

今回のゴール

• 室内の温度・湿度を表示する．

センサの調達

Raspberry Pi本体にセンサはありませんが，GPIO(General Purpose Input/Output: 汎用入出力)用のピンが40ピン*1配置されています．このピンを使って，センサ類に電源を供給したり，通信したりすることが可能です．というわけで，センサを調達します．

（余談…　これまでソフトウェアにしか縁がなく，センサなどの電子部品を扱うのは難しいと思っていました．が，やってみると案外難しくありませんし，「Raspberry PiでXXをやってみた」系の記事もたくさん見つかります．特に今回は工具不要で刺すだけ繋ぐだけです．心配はいりません！）

材料

（リンクはすべて秋月電子通商にジャンプします）

• 温湿度センサ: AM2320
• ブレッドボード: なんでも良い．例えばBB-801
• ジャンプワイヤ(オス-メス): なんでも良い．例えば秋月C-08933

温湿度センサ 温湿度を測定するためのものです．I2Cという通信方式に対応していて，読み取りが比較的容易です．
ブレッドボード 電子部品の実験用パーツです．たくさん穴が空いていて，一定のルールで電気的に繋がっています．ここに部品やケーブルを繋いで，回路を組み立てます．
ジャンプワイヤ 電子部品どうしを繋ぐケーブルです．今回はRaspberry Piとブレッドボードを繋ぐために使用します．

配線

Raspberry Piの電源を切っておきます．Raspberry Piのピン配置図やAM2320のデータシート(秋月のページにPDFへのリンクあり)を参照しつつ，配線します．

I2C有効化

標準でI2Cが無効になっているため，まずは有効にします．設定はGUI/CUIいずれでも可能です．設定が終わったら，念のため再起動しておきましょう．

参考: 最近の Raspberry Pi で I2C を有効化 - Rabbit Note

読み取り

温度と湿度を読み取ります．I2Cは，複数の電子部品(デバイス)と通信できるように，「デバイスのアドレス」と「データ」をセットで通信します．データ(バイト列)の内容はデバイスによって様々です．

本当はデータシートをじっくり眺めるべきところですが，幸いAM2320は接続例が多数あります．そうした情報を活用しましょう．

参考: 温湿度センサAM2320をRaspberry Pi 3で使用する｜wizqro.net

Pythonの登場

今回はRubyではなくPythonというプログラミング言語が登場します．Python 3系が新しいので，こちらをインストールしましょう．

$ sudo apt-get install python3 python3-smbus
$ python3
(Python 3.x系が起動する．quit()またはCtrl+Dキーで終了)

参考ページのスクリプトをファイルに書き込み，実行してみましょう．

(read_temphumid.pyとして作った場合)
$ python3 read_temphumid.py
59.0
20.8

1行目が湿度，2行目が温度です．読み取れました．

ダッシュボードへの追加

ダッシュボードはRubyスクリプト，温湿度の読み取りはPythonスクリプト．

ここはちょっと無理矢理ですが，RubyスクリプトからPythonスクリプトを実行することで，温湿度をダッシュボード上に表示していきます．

先ほどのread_temphumid.pyは，ダッシュボードのapp.rbと同じディレクトリに置いておきます．そして，views/index.erbを編集します．

<div class="card">
  <h4 class="card-header text-white bg-success">温湿度</h4>
  <div class="card-body">
    <%
      data = `python3 read_temphumid.py`.split(/\n/)
      humidity = data[0]
      temperature = data[1]
    %>
    <p class="card-text">
      気温: <%= temperature %>℃<br>
      湿度: <%= humidity %>％
    </p>
  </div>
</div>

ダッシュボードを表示しましょう．温度・湿度が表示されました．

今回はここまで．

*1:古いモデルは26ピン

Raspberry Piでダッシュボードを作る(4) -天気予報-

Raspberry Piとミニディスプレイ，各種センサを使ってダッシュボードを作ります．

• Raspberry Piでダッシュボードを作る(1) -準備-
• Raspberry Piでダッシュボードを作る(2) -真っ白ダッシュボード-
• Raspberry Piでダッシュボードを作る(3) -デザイン-
• Raspberry Piでダッシュボードを作る(4) -天気予報- ←イマココ

---

今回のゴール

• 天気予報を表示させる．

体調を崩して少し間が空いてしまいました．デザインが出来たところで天気予報を表示させていきます．

livedoor Weather Hacks

livedoorが，Weather Hacksと題して天気予報などのデータを提供しています．商用利用はできませんが，事例のところで九州の方言が楽しめるばい（方言）．

ここでは，そのうちのお天気Webサービスを使います．レスポンスがJSON形式で返却されるため，取り扱いが非常に簡単です．

URLやパラメタの確認

URLやパラメタの地域(city)IDについては，お天気Webサービスのページに記述がありますのでよく読みましょう．例えば東京のidは130010です．

http://weather.livedoor.com/forecast/webservice/json/v1?city=130010

PCのブラウザで開くと，JSONと呼ばれる形式でデータが確認できます．

※スマートフォンのブラウザ等ではJSONハイジャック防止のため表示できない場合があります．

irb(Interactive Ruby)でデータを解析

では，ダッシュボードへ表示する準備です．

いきなりダッシュボードに載せる前に，rubyを対話型実行できるirbを使って，データを解析してみましょう．

$ irb
irb(main):001:0>

irbを起動すると，入力待ちの状態になります．1行ごとに入力した内容が実行され，結果が分かるという優れものです(exitで終了します)．

irb(main):001:0> require 'uri'
=> true

require 'uri'と入力して実行すると，trueという結果が返却されました．

このままじゃんじゃん入力します．

irb(main):002:0> require 'net/http'
=> true
irb(main):003:0> require 'yaml'
=> true
irb(main):004:0> data = Net::HTTP.get(URI.parse("http://weather.livedoor.com/forecast/webservice/json/v1?city=130010"))
=> "{\"pinpointLocations\":[{\"link\":\"http://weather.livedoor.com/area/forecast/1310100\",\"name\":\"\\u5343\\u4ee3\\u7530\\u533a\"},
(省略)
irb(main):005:0> json = YAML.load(data)
=> {"pinpointLocations"=>[{"link"=>"http://weather.livedoor.com/area/forecast/1310100", "name"=>"千代田区"},
(省略)

お天気WebサービスのJSONを解釈するところまで進めました．なんだか読めるモノが出てきたと思います．

引き続きお天気Webサービスの仕様を見ていると，forecastsというプロパティに天気予報が入っていることが分かります．ちょっと見てみます．

irb(main):006:0> json["forecasts"]
=> [{"dateLabel"=>"今日", "telop"=>"曇時々晴", "date"=>"2017-10-31", "temperature"=>{"min"=>nil, "max"=>nil}, "image"=>{"width"=>50, "url"=>"http://weather.livedoor.com/img/icon/9.gif", "title"=>"曇時々晴", "height"=>31}},
(省略)

おっ，天気予報です．dateが日付，telopが予報，temperatureが予想気温（夜に取得したのでその日の予想情報は無い）のようです．

だいたい取得方法がわかったので，ダッシュボードに載せていきましょう．

いざダッシュボードへ

ダッシュボードアプリの views/index.erb を編集します．前回のデザインでカードを4個置いたので，そのうち1個を使いましょう．

          <div class="card">
            <h4 class="card-header">天気予報</h4>
            <div class="card-body">
              <%
                # 天気予報取得処理
                require 'uri'
                require 'net/http'
                require 'yaml'
                data = Net::HTTP.get(URI.parse("http://weather.livedoor.com/forecast/webservice/json/v1?city=130010"))
                json = YAML.load(data)

                # 今日と明日の天気
                today = json["forecasts"][0]["telop"]
                tomorrow = json["forecasts"][1]["telop"]
               %>
              <p class="card-text">
                <strong>今日</strong>: <%= today %><br>
                <strong>明日</strong>: <%= tomorrow %>
              </p>
            </div>
          </div>

補足 erb(embedded Ruby)テンプレートでは，<% ～ %>の間にRubyスクリプトを記述したり，<%= ～ %>の間にページに出力したい変数や式を記述することで，出力内容を柔軟に変えることができます．それ以外の部分は，そのまま出力されます．

すかさず http://localhost:4567/ にアクセスします．天気予報が表示されました．

もうちょっと，ダッシュボードへ

物足りないのでちょっと表示を良くしましょう．スクリプトの細かい説明は省きます．

          <div class="card">
            <h4 class="card-header">天気予報</h4>
            <div class="card-body">
              <%
                # 天気予報取得処理
                require 'uri'
                require 'net/http'
                require 'yaml'
                data = Net::HTTP.get(URI.parse("http://weather.livedoor.com/forecast/webservice/json/v1?city=130010"))
                json = YAML.load(data)

                # 今日と明日の天気
                today = json["forecasts"][0]["telop"]
                tomorrow = json["forecasts"][1]["telop"]
               %>
              <p class="card-text">
                <% json["forecasts"].each { |forecast| %>
                  <strong><%= forecast["dateLabel"] %></strong>:
                  <%= forecast["telop"] %>
                  <% if forecast["temperature"]["min"] %>
                    <span class="text-info">最低<%= forecast["temperature"]["min"]["celsius"] %>℃</span>
                  <% end %>
                  <% if forecast["temperature"]["max"] %>
                    <span class="text-danger">最高<%= forecast["temperature"]["max"]["celsius"] %>℃</span>
                  <% end %>
                  <br>
                <% } %>
              </p>
            </div>
          </div>

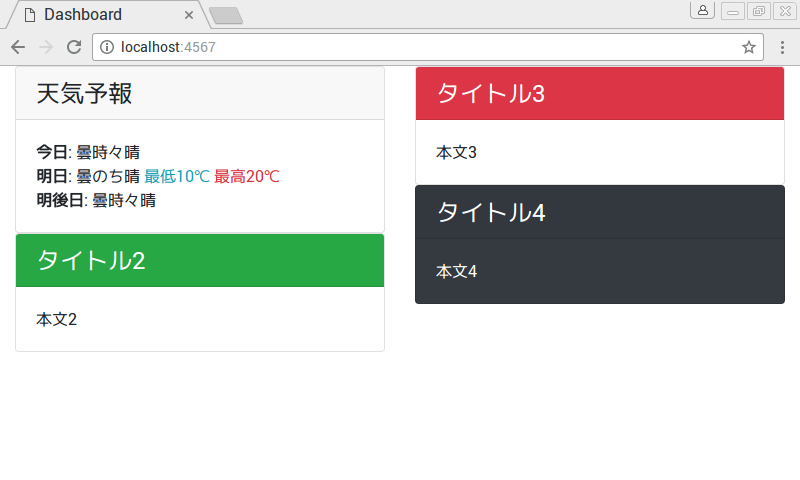

気温も表示されるようになったと思います．

---

ページを表示するたびにお天気Webサービスへアクセスするので，更新しすぎに注意しましょう．

今回はここまで．

Raspberry Piでダッシュボードを作る(3) -デザイン-

Raspberry Piとミニディスプレイ，各種センサを使ってダッシュボードを作ります．

• Raspberry Piでダッシュボードを作る(1) -準備-
• Raspberry Piでダッシュボードを作る(2) -真っ白ダッシュボード-
• Raspberry Piでダッシュボードを作る(3) -デザイン- ←イマココ

---

今回のゴール

• デザインを決める．

デザイン

雰囲気や「それっぽさ」は大事です．真っ白では味気ないので，見栄えをよくしましょう．

ここでもフレームワークが登場します．Bootstrapです．CDNで提供されており，カスタマイズせず使う場合はインストール不要です．

まずは，app.rbに手を入れます．

#!/usr/bin/env ruby

require 'sinatra'
get '/' do
  erb :index  # この行を書き換え
end

前回'こんにちは'とした箇所をerb :indexに変更しました．簡単に言えば『views/index.erbというファイルをERBテンプレートエンジンで表示して』という記述です．もっと詳しく知りたい方は，GitHub: sinatra/sinatraの"Views / Templates"セクション，あるいはその日本語訳をご覧ください．

というわけで，viewsディレクトリを作ってviews/index.erbファイルを作成します．

<!DOCTYPE html>
<html lang="ja">
  <head>
    <meta charset="utf-8">
    <title>Dashboard</title>
    <link rel="stylesheet" href="https://maxcdn.bootstrapcdn.com/bootstrap/4.0.0-beta.2/css/bootstrap.min.css" integrity="sha384-PsH8R72JQ3SOdhVi3uxftmaW6Vc51MKb0q5P2rRUpPvrszuE4W1povHYgTpBfshb" crossorigin="anonymous">
    <meta http-equiv="refresh" content="600">
  </head>

  <body>
    <div class="container-fluid">
      <div class="row">
        <!-- 左列 -->
        <div class="col">
          <div class="card">
            <h4 class="card-header">タイトル1</h4>
            <div class="card-body">
              <p class="card-text">本文1</p>
            </div>
          </div>

          <div class="card">
            <h4 class="card-header text-white bg-success">タイトル2</h4>
            <div class="card-body">
              <p class="card-text">本文2</p>
            </div>
          </div>
        </div>

        <!-- 右列 -->
        <div class="col">
          <div class="card">
            <h4 class="card-header text-white bg-danger">タイトル3</h4>
            <div class="card-body">
              <p class="card-text">本文3</p>
            </div>
          </div>

          <div class="card text-white bg-dark">
            <h4 class="card-header">タイトル4</h4>
            <div class="card-body">
              <p class="card-text">本文4</p>
            </div>
          </div>
        </div>
      </div>
    </div>
  </body>
</html>

長くなりました．まずは，この状態で表示させてみましょう．

表示してみる

(既にapp.rbを起動済みの場合は，一度Ctrl+Cキーで停止させておく．)
$ ./app.rb

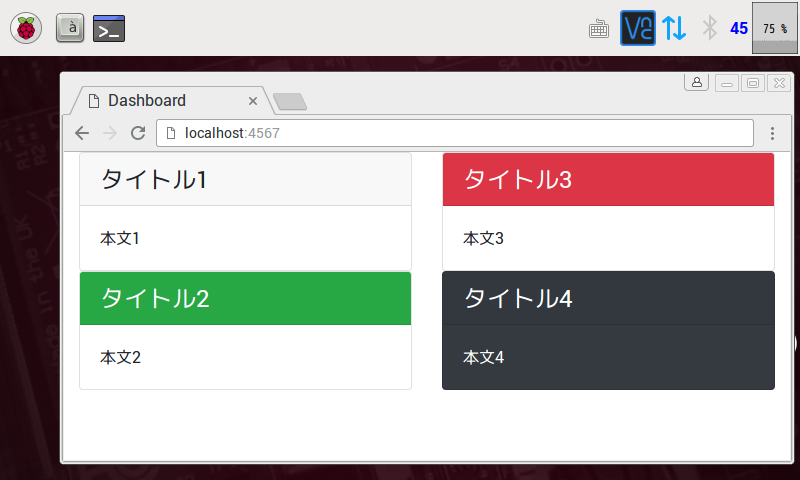

前回と同じく http://localhost:4567/にアクセスします．表示されましたか？

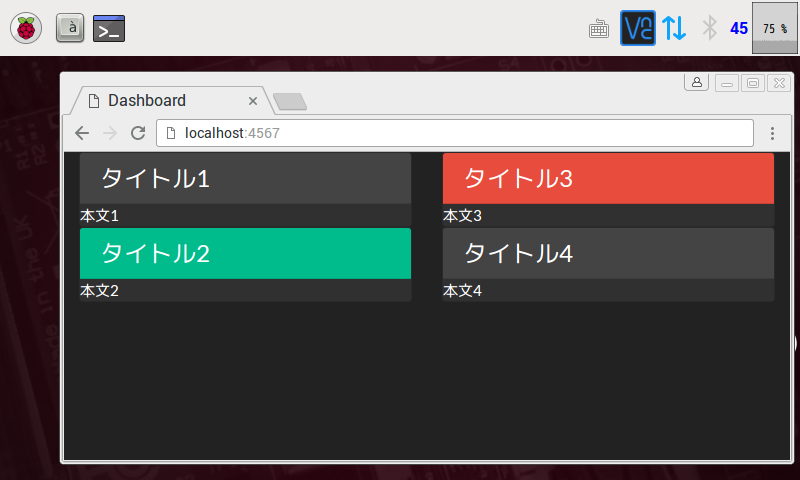

（黒っぽいデザインにしたいときは…）

1. Bootswatchから，Darklyテーマのbootstrap.min.cssをダウンロードする．
2. publicディレクトリを作り，public/bootstrap.min.cssに配置する．
3. views/index.erbの記述を一部変更して，リフレッシュする．

    <link rel="stylesheet" href="bootstrap.min.css">

ちょっと説明

さて，index.erbの説明を少しします．コードを見れば分かる，という方は今回はここまでです．

Bootstrapのデザイン

グリッドシステム … Bootstrapでは，横を12等分したGrid systemでデザインします．横2列作ると，12等分されたグリッドが6個ずつ自動で割り当てられます．手動で個数を指定したり，スマートフォンやPCなど画面の大きさによって異なる個数を指定する，といったことも可能です．

カード … Bootstrapにはデザインのための様々なコンポーネントがありますが，ここではCardを使いました．スクリーンショットで色の異なるカードが登場しているように，class属性の指定を変えることで背景・文字色をカスタマイズすることも可能です（Card: Card styles）

その他の表示スタイル

更新頻度 … 古典的なmetaタグを使い，ページは600秒(10分)ごとに更新されるようにしています．

全画面表示，キオスクモード … F11キーを押して全画面表示にしましょう．ダッシュボードっぽさが増します．なお，Chromium(Chrome)には「キオスクモード」が用意されており，起動時点から全画面で表示させることも出来ます．気になる方は調べてみてください．

---

今回はここまで．

Raspberry Piでダッシュボードを作る(2) -真っ白ダッシュボード-

Raspberry Piとミニディスプレイ，各種センサを使ってダッシュボードを作ります．

• Raspberry Piでダッシュボードを作る(1) -準備-
• Raspberry Piでダッシュボードを作る(2) -真っ白ダッシュボード- ←イマココ

---

今回のゴール

• 「こんにちは」と表示する真っ白なダッシュボードを作る．

Webアプリケーションとして作る

準備ばかりでは退屈なので，「こんにちは」と表示するダッシュボードを作って動かしましょう．

ダッシュボードは，スクリプト言語Rubyと軽量フレームワークSinatraを使って，Webアプリケーションとして作っていきます．とても簡単に作ることができます．

rubyインストール

$ sudo apt-get install ruby

以上．簡単です．

あるいは，rbenv*1を使うことも出来ます．ただし，rubyをビルドする時間が長いためあまりおすすめはしません（私はそれでもrbenvを使いましたが）．興味があれば Raspberry Pi rbenv などで検索してみてください．

Sinatraインストール

Ruby on Railsが有名どころですが，ダッシュボードにはちょっと豪華すぎます．そこで，Sinatraという軽量なフレームワークを使います．

$ sudo gem install sinatra

インストールはこれだけです．

Rubyは，ライブラリが"gem(ジェム)"という形で用意されていて，パッケージ管理システムRubyGemsで簡単にインストール出来るようになっています．

そのRubyGemsがgemコマンドです．「RubyGemsなんてインストールしてないぞ？」と思うかもしれませんが，rubyパッケージに含まれています．

真っ白ダッシュボードの作成

いよいよ真っ白な「こんにちは」だけのダッシュボードを作ります．

app.rb というファイルを作り，下記のコードを記述します．

#!/usr/bin/env ruby

require 'sinatra'
get '/' do
  'こんにちは'
end

空行を含めてもたった6行ですが，これで準備が整いました．

ダッシュボードの起動と表示

早速起動します．chmodコマンドで実行権限を与え，app.rbを実行します．

$ chmod +x ./app.rb
$ ./app.rb
== Sinatra (v1.4.8) has taken the stage on 4567 for development with backup from Thin
Thin web server (v1.6.4 codename Gob Bluth)
Maximum connections set to 1024
Listening on localhost:4567, CTRL+C to stop

Webサーバが起動して，アクセス待ちの状態になりました(停止するときは Ctrl+C キー)．

Raspberry Piでブラウザ(例えばChromium)を起動して， http://localhost:4567/ にアクセスしましょう．

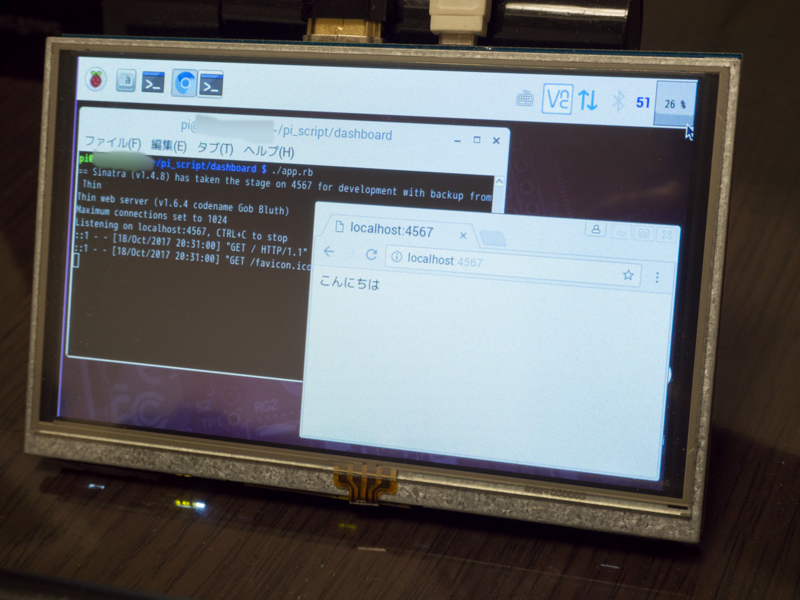

「こんにちは」が表示されましたか？　あっという間にWebサービスが出来上がりました．

※注: app.rb内のメッセージを書き換えても，起動し直さないと反映されません．注意してください．

今回はここまで．次回以降は，デザインを整えて，ダッシュボードの部品を作っていきます．

*1:Rubyのバージョン管理システム．最新版の導入やバージョンの使い分けが簡単になる

Raspberry Piでダッシュボードを作る(1) -準備-

Raspberry Piとミニディスプレイ，各種センサを使ってダッシュボードを作ります．

準備

まずは基本的な準備から始めます．

必要なもの

• Raspberry Pi 3 Model B (HDMI,USB,LANが使えれば旧モデルでも構いません)
• HDMI接続のミニディスプレイ
• インターネット接続
• センサなどの電子部品 (使うときに紹介します)

ミニディスプレイは何でも良いです．写真ではElecrowの5インチディスプレイを使用し，USB，HDMIともRaspberry Piに繋げています．SPI接続でタッチパネルも使用可能となる仕様ですが，センサ類が繋げなくなるので諦めました．

環境構築

サクサクとGUI環境を整えていきます．

1. Raspbianをインストール (Download Raspbian for Raspberry Pi)
   • 詳しくはGoogle先生をあたってください．
2. HDMIでディスプレイ接続
   • ディスプレイによって設定がまちまちですが，Elecrow 5インチディスプレイでは /boot/config.txt に下記を記述することで表示ができました．

hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0

今日はここまで．
